共模模式扼流线圈  [SMD共模模式扼流线圈(直流、信号线路用)]

产品规格

供应体制 停产
匝数 2
共模模式阻抗值 100 Ω typ at 200MHz
外型尺寸 (mm) 9.0x5.2
直流电阻 (max) 20 mΩ
额定电流 (max) 4 A
额定电压 (max) 50 V
使用温度范围 -25 to +105 ℃
(Including-self-generated heat)
绝缘电阻值 (min) 100 MΩ
尺寸 (A) 9.0 ±0.5 mm
尺寸 (B) 5.2 ±0.2 mm
尺寸 (C) 4.4 ±0.3 mm
RoHS Compliance (10 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
适用焊接 方法 Reflow
包装 Taping Embossed 1500pcs

外观

特征

对应SMT

采用高耦合线圈结构，最适用于去除共模噪声

主要用途

多功能电话机、PBX、FAX等辐射电磁波干扰对策

各种电子设备的直流电源线噪声对策

交流电源变压器、充电器及各种数字设备的二次电源线、信号线辐射对策

DVC、DSC等电源、二次侧电源线的辐射对策

用于去除个人计算机、打印机、扫描仪等的USB（D＋、Dー）及IEEE1394高速差动
传输的噪声

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
包装（产品目录精选）
使用上的注意（产品目录精选）
有关我公司产品的注意
产品目录PDF（产品分类）
型号标示法


模拟数据

链接

咨询


关于产品的环保证明书

RoHS(Product)

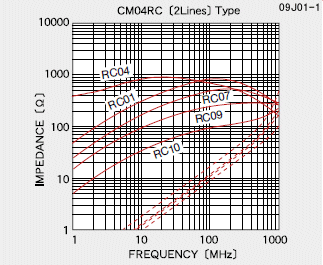

阻抗−频率特性例
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
记载内容的详细情况以及在您欲订购我司产品时，请向我司销售人员咨询相关情况。
