共模模式扼流线圈  [导线型共模模式扼流线圈(直流、信号线路用)]

产品规格

供应体制 停产
匝数 2
共模模式阻抗值 2000 Ω typ at 80MHz
共模模式电感值 15 uH min
外型尺寸 (mm) 11.0x11.0
直流电阻 (max) 40 mΩ
额定电流 (max) 2.4 A
额定电压 (max) 50 V
使用温度范围 -25 to +105 ℃
(Including-self-generated heat)
绝缘电阻值 (min) 100 MΩ
尺寸 (B) Max φ11.0 mm
尺寸 (C) Max 6 mm
RoHS Compliance (10 subst.) Yes
IEC62474 (Ver. D28.00) Compliance Yes
Halogen Free Yes
适用焊接 方法 Wave
包装 Bulk 250pcs

外观

特征

小型轻量，可靠性高

在印刷线路板上插装容易

主要用途

TLF型：低频带（AM放送波）噪声对策
（多功能电话机、PBX、FAX等辐射电磁波干扰对策）

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
可靠性（产品目录精选）
包装（产品目录精选）
使用上的注意（产品目录精选）
有关我公司产品的注意
产品目录PDF（产品分类）
型号标示法


模拟数据

链接

咨询


关于产品的环保证明书

RoHS(Product)

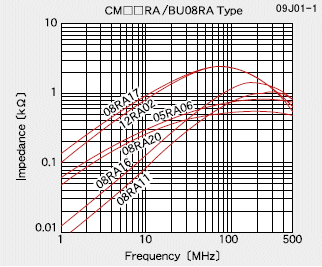

阻抗−频率特性例
记载内容的详细情况以及在您欲订购我司产品时，请向我司销售人员咨询相关情况。
