铁氧体磁珠电感器  [导线型铁氧体磁珠电感器(FB系列A型)]

产品规格

供应体制 停产
阻抗值 60 Ω min
Z测试频率 50 MHz
外型尺寸 (mm) 3.5x6.0
额定电流 (max) 7 A
直流电阻 (max) 10 mΩ
使用温度范围 -25 to +85 ℃
(Including-self-generated heat)
绝缘电阻值 (min) 1 MΩ
尺寸 (D) φ3.5 ±0.2 mm
尺寸 (L) 6.0 +0.5/-0.0 mm
尺寸 (d) φ0.65 ±0.05 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance Yes(*)
适用焊接 方法 Wave
包装 Taping 3000pcs

外观

特征

采用高损耗铁氧体材料。

易于安装至印刷线路板。

用途广泛，满足多种需要。

主要用途

各种数字仪器的数字信号整形和数据线的高频噪声对策。

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
可靠性（产品目录精选）
包装（产品目录精选）
使用上的注意（产品目录精选）
有关我公司产品的注意
型号标示法


模拟数据

链接

关于S参数测定条件
咨询


关于产品的环保证明书

RoHS(Product)
REACH(Product)

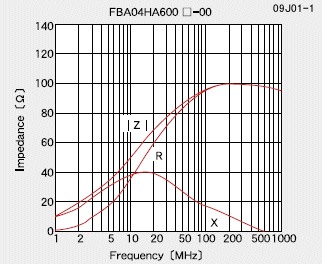

阻抗−频率特性例
(*) Chlorine resulting from bisphenol A type epoxy resin exceeds 1000ppm. ; Since chlorine is not from source of the CFR / PVC or PVC copolymers, we apply "Yes" to this product by the definition of low-halogen, JS-709A.
记载内容的详细情况以及在您欲订购我司产品时，请向我司销售人员咨询相关情况。
