电感器  [径向导线型电感器[LHL]]

产品规格

供应体制 停产
电感值 10 uH ± 10 %
外型尺寸 (mm) 14.0x17.0
额定电流 (max) 4.5 A
直流电阻 (max) 23 mΩ
Q值 (min) 140
自共振频率 (min) 19 MHz
使用温度范围 -25 to +105 ℃
(Including-self-generated heat)
温度特性 (电感变化) ± 7 %
尺寸 (D) Max φ14.0 mm
尺寸 (H2) Max 17.0 mm
尺寸 (d) φ0.8 ±0.05 mm
尺寸 (F) 7.5 ±1.0 mm
尺寸 (l) 5.0 ±1.0 mm
测试频率 2.52 MHz
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
适用焊接 方法 Wave
包装 Taping 500pcs

外观

特征

封装型LHL08〜LHL10系列电感器具有优越的印刷线路板自稳定性。

对应于大电流用的LHL08/LHL10电感器。

LHLC08/LHLC10系列为盒式大电流用径向导线型电感器。

主要用途

一般家电，工业设备电源用扼流线圈。

各种滤波器用峰化线圈。

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
可靠性（产品目录精选）
包装（产品目录精选）
使用上的注意（产品目录精选）
有关我公司产品的注意
型号标示法


模拟数据

链接

咨询


关于产品的环保证明书

RoHS(Product)
REACH(Product)
温度特性例

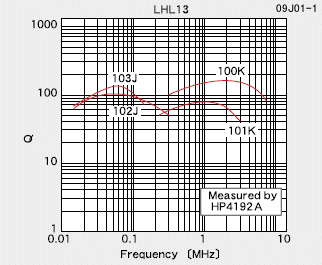

Q值-频率特性例
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
记载内容的详细情况以及在您欲订购我司产品时，请向我司销售人员咨询相关情况。
