PRECAUTIONS AND DISCLAIMERS
LHL13TB150K
电感器
[径向导线型电感器[LHL]]
产品规格
供应体制
停产
电感值
15 uH ± 10 %
外型尺寸 (mm)
14.0x17.0
额定电流 (max)
4 A
直流电阻 (max)
28 mΩ
Q值 (min)
140
自共振频率 (min)
12 MHz
使用温度范围
-25 to +105 ℃
(Including-self-generated heat)
温度特性 (电感变化)
± 7 %
尺寸 (D)
Max φ14.0 mm
尺寸 (H2)
Max 17.0 mm
尺寸 (d)
φ0.8 ±0.05 mm
尺寸 (F)
7.5 ±1.0 mm
尺寸 (l)
5.0 ±1.0 mm
测试频率
2.52 MHz
RoHS Compliance (10 subst.)
Yes
REACH Compliance (240 subst.)
Yes
IEC62474 (Ver. D28.00) Compliance
No(*)
适用焊接 方法
Wave
包装
Taping 500pcs
外观
特征
封装型LHL08〜LHL10系列电感器具有优越的印刷线路板自稳定性。
对应于大电流用的LHL08/LHL10电感器。
LHLC08/LHLC10系列为盒式大电流用径向导线型电感器。
主要用途
一般家电,工业设备电源用扼流线圈。
各种滤波器用峰化线圈。
产品資料
规格表
尺寸图(外形, 推荐焊盘图案 等)
可靠性(产品目录精选)
包装(产品目录精选)
使用上的注意(产品目录精选)
有关我公司产品的注意
型号标示法
模拟数据
链接
咨询
关于产品的环保证明书
RoHS(Product)
REACH(Product)
温度特性例

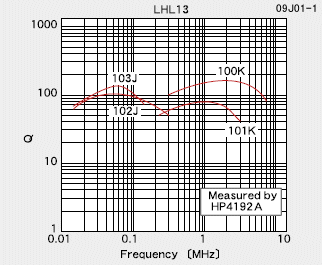

Q值-频率特性例
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
记载内容的详细情况以及在您欲订购我司产品时,请向我司销售人员咨询相关情况。
