共模模式扼流线圈  [导线型共模模式扼流线圈(交流线路用)]

产品规格

供应体制 停产
共模模式电感值 68 mH min
外型尺寸 (mm) 23.0x22.0
直流电阻 (max) 6.5 Ω
额定电流 (max) 0.2 A
额定电压 (max) AC250 V
使用温度范围 -25 to +105 ℃
(Including-self-generated heat)
绝缘电阻值 (min) 100 MΩ
尺寸 (A) Max 23.0 mm
尺寸 (B) Max 22.0 mm
尺寸 (C) Max 17.5 mm
RoHS Compliance (10 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
适用焊接 方法 Wave
包装 Bulk 500pcs

外观

特征

TLH10UA(B)型：普通形状(混合阻风门)

TLF9UA(H)K1型：小型尺寸

主要用途

用于电视机、开关电源、数控设备、计算机及周边设备、各种测量仪器、
各种控制装置等的杂音端子电压、电源线路的噪声对策。

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
可靠性（产品目录精选）
包装（产品目录精选）
使用上的注意（产品目录精选）
有关我公司产品的注意
产品目录PDF（产品分类）
型号标示法


模拟数据

链接

咨询


关于产品的环保证明书

RoHS(Product)

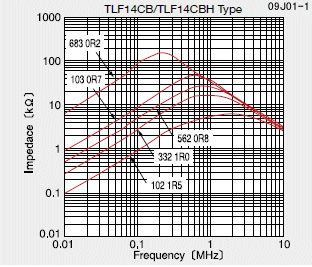

阻抗−频率特性例
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
记载内容的详细情况以及在您欲订购我司产品时，请向我司销售人员咨询相关情况。
