コモンモードチョークコイル  [SMDコモンモードチョークコイル(DC、信号ライン用)]

製品仕様

供給体制 生産中止予定
ライン数 2
コモンモードインピーダンス 1000 Ω typ at 60MHz
ケースサイズ (mm) 5.3x5.0
直流抵抗 (max) 0.12 Ω
定格電流 (max) 1 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 5.3 ±0.5 mm
B寸法 5.0 ±0.3 mm
C寸法 2.7 ±0.2 mm
RoHS指令対応 (10 物質) Yes
REACH対応 (240 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Reflow
標準梱包 Taping Embossed 2500pcs

外観

特徴

SMT対応

高結合なコイル構造によりコモンモードノイズの除去に最適

主な用途

多機能電話機,PBX、FAXなど外線の不要輻射電界および放送波に対するイミュニティ対策

各種電子機器のDCラインのノイズ対策

ACアダプタ、バッテリーチャージャー及び各種デジタル機器の電源2次側ライン、信号ラインの
不要輻射対策

DVC,DSC等の電源、2次側DCラインの不要輻射対策

パーソナルコンピューター、プリンター、スキャナー等のUSB（D＋,Dー）及びIEEE1394の
高速差動伝送のノイズ除去

製品資料

スペックシート
寸法図（外形、推奨ランド等）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
カタログPDF（製品分類）
品番表記法


シミュレーションデータ

リンク

お問い合わせ


製品環境証明書

RoHS(単品)
REACH(単品)

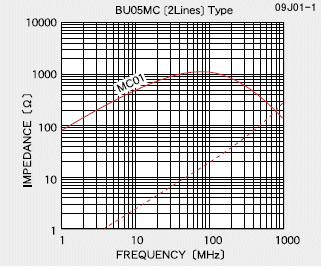

インピーダンスー周波数特性
(*) この製品の一部にハロゲン（BrまたはCl）の含有に関してあいまいな材料を使用しているため、この製品に「いいえ(不適合)」を適用します。
