バルントランス  [バルントランス]

製品仕様

供給体制 生産中止予定
使用温度範囲 -25 to +105 ℃ (Including-self-generated heat)
A寸法 Max 8.0 mm
B寸法 Max 8.0 mm
C寸法 Max 8.0 mm
D寸法 2.25 ±0.2 mm
E寸法 3.5 to 5.0 mm
絶縁抵抗値 (min) 100 MΩ
RoHS指令対応 (10 物質) Yes
REACH対応 (253 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 150pcs
在庫
旧品番 :
販売店 在庫 購入
Powered by netComponents

外観

特徴

多孔型( メガネ状)フェライトコアにバイファラ巻線したバルントランス

MCタイプはベース一体構造により薄型を実現

主な用途

インピーダンス変換器

分配器

製品資料

寸法図（外形、推奨ランド等）
梱包
使用上の注意
当社製品に関するお断り
品番表記法


シミュレーションデータ

リンク

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


製品環境証明書

RoHS(単品)
REACH(単品)
(*) この製品の一部にハロゲン（BrまたはCl）の含有に関してあいまいな材料を使用しているため、この製品に「いいえ(不適合)」を適用します。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

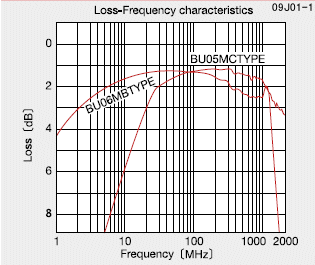

挿入損失-周波数特性
