インダクタ  [アキシャルリード形インダクタ]

製品仕様

供給体制 生産中止
インダクタンス 5600 uH ± 10 %
ケースサイズ (mm) 4.4x8.0
定格電流 (max) 60 mA
直流重畳許容電流 (max) 90 mA (⊿L=10%)
温度上昇許容電流 (max) 60 mA (⊿T=40℃)
直流抵抗 (max) 90 Ω
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
D寸法 Max φ4.4 mm
L寸法 Max 8.0 mm
H2寸法 Max 14.0 mm
d寸法 φ0.65 ±0.05 mm
F寸法 5.0 ±1.0 mm
測定周波数 0.252 MHz
RoHS指令対応 (10 物質) Yes
REACH対応 (240 物質) Yes
IEC62474 (Ver. D28.00) 対応 Yes
ハロゲンフリー Yes
適用はんだ付け法 Wave
標準梱包 Taping 1500pcs

外観

特徴

自動挿入に対し極めて高い信頼性を有するインダクタ

自動化高速ラインによる生産の為、量産性に優れかつ高品質

アキシャルリードタイプの他、ラジアルテーピング、単品加工品がありバリエーションが豊富

CAL45シリーズは直流重畳特性に優れた大電流タイプ

主な用途

CTV、DVD、オーディオ、通信機、チューナー、その他電子機器全般

LCD TV, PDP TV, CTV, DVD等のDC/DCコンバータ(CAL45シリーズ)

製品資料



シミュレーションデータ

リンク



製品環境証明書

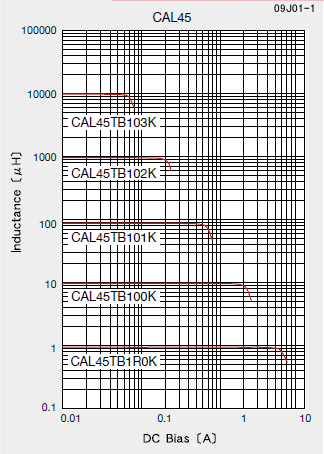

直流電流重畳特性
直流重畳許容電流は、直流重畳によるインダクタンス低下が10%以内となる直流電流値(at 20℃)
温度上昇許容電流は、温度上昇が40℃となる直流電流値(at 20℃)
