コモンモードチョークコイル  [SMDコモンモードチョークコイル(DC、信号ライン用)]

製品仕様

供給体制 生産中止
ライン数 4
コモンモードインピーダンス 800 Ω typ at 100MHz
ケースサイズ (mm) 9.0x9.8
直流抵抗 (max) 0.2 Ω
定格電流 (max) 0.5 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 9.0 ±0.5 mm
B寸法 9.8 ±0.2 mm
C寸法 4.1 ±0.3 mm
RoHS指令対応 (10 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Reflow
標準梱包 Taping Embossed 1000pcs

外観

特徴

SMT対応

高結合なコイル構造によりコモンモードノイズの除去に最適

主な用途

多機能電話機,PBX、FAXなど外線の不要輻射電界および放送波に対するイミュニティ対策

各種電子機器のDCラインのノイズ対策

ACアダプタ、バッテリーチャージャー及び各種デジタル機器の電源2次側ライン、信号ラインの
不要輻射対策

DVC,DSC等の電源、2次側DCラインの不要輻射対策

パーソナルコンピューター、プリンター、スキャナー等のUSB（D＋,Dー）及びIEEE1394の
高速差動伝送のノイズ除去

製品資料

スペックシート
寸法図（外形、推奨ランド等）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
カタログPDF（製品分類）
品番表記法


シミュレーションデータ

リンク

お問い合わせ


製品環境証明書

RoHS(単品)

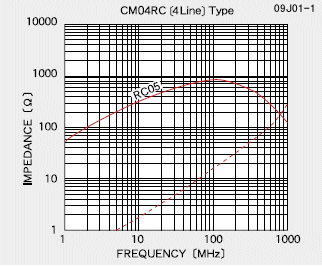

インピーダンスー周波数特性
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
