コモンモードチョークコイル  [リード形コモンモードチョークコイル(DC、信号ライン用)]

製品仕様

供給体制 生産中止
ライン数 2
コモンモードインピーダンス 700 Ω typ at 70MHz
コモンモードインダクタンス 7 uH min
ケースサイズ (mm) 9.5x5.5
直流抵抗 (max) 50 mΩ
定格電流 (max) 2 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 9.5 mm
B寸法 Max 5.5 mm
C寸法 Max 10 mm
RoHS指令対応 (10 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Wave
標準梱包 Bulk 1000pcs

外観

特徴

小形軽量、高信頼性

基板への実装が容易

主な用途

TLFタイプ : 低周波（AM放送波）帯域のノイズ対策
（多機能電話機、PBX,FAX等不要輻射電界及び放送波に対するイミュニティ対策）

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性（カタログ抜粋）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
カタログPDF（製品分類）
品番表記法


シミュレーションデータ

リンク

お問い合わせ


製品環境証明書

RoHS(単品)

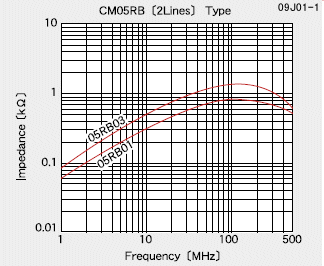

インピーダンスー周波数特性
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
