コモンモードチョークコイル  [リード形コモンモードチョークコイル(DC、信号ライン用)]

Specifications

供給体制 生産中止
ライン数 2
コモンモードインピーダンス 2000 Ω typ at 70MHz
コモンモードインダクタンス 110 uH min
ケースサイズ (mm) 13.0x9.5
直流抵抗 (max) 40 mΩ
定格電流 (max) 3 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 13.0 mm
B寸法 Max 9.5 mm
C寸法 Max 14.5 mm
RoHS指令対応 (10 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs

Appearance

Features

小形軽量、高信頼性

基板への実装が容易

Main Applications

TLFタイプ : 低周波（AM放送波）帯域のノイズ対策
（多機能電話機、PBX,FAX等不要輻射電界及び放送波に対するイミュニティ対策）

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Catalog PDF(Product)
Part Number


Simulation data

Links

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


RoHS and REACH Certificate of Compliance

RoHS(Product)

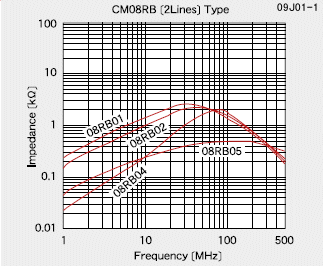

インピーダンスー周波数特性
(*) この製品の一部にハロゲン（BrまたはCl）の含有に関してあいまいな材料を使用しているため、この製品に「いいえ(不適合)」を適用します。
