コモンモードチョークコイル  [リード形コモンモードチョークコイル(DC、信号ライン用)]

製品仕様

供給体制 生産中止
ライン数 2
コモンモードインピーダンス 2000 Ω typ at 70MHz
コモンモードインダクタンス 110 uH min
ケースサイズ (mm) 13.0x9.5
直流抵抗 (max) 40 mΩ
定格電流 (max) 3 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 13.0 mm
B寸法 Max 9.5 mm
C寸法 Max 14.5 mm
RoHS指令対応 (10 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs

外観

特徴

小形軽量、高信頼性

基板への実装が容易

主な用途

TLFタイプ : 低周波（AM放送波）帯域のノイズ対策
（多機能電話機、PBX,FAX等不要輻射電界及び放送波に対するイミュニティ対策）

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性（カタログ抜粋）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
カタログPDF（製品分類）
品番表記法


シミュレーションデータ

リンク

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


製品環境証明書

RoHS(単品)

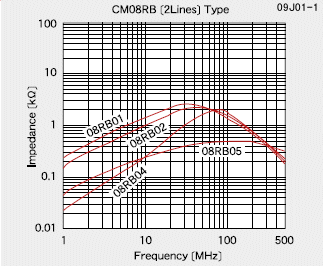

インピーダンスー周波数特性
(*) この製品の一部にハロゲン（BrまたはCl）の含有に関してあいまいな材料を使用しているため、この製品に「いいえ(不適合)」を適用します。
