コモンモードチョークコイル  [リード形コモンモードチョークコイル(DC、信号ライン用)]

製品仕様

供給体制 生産中止
ライン数 2
コモンモードインピーダンス 450 Ω typ at 100MHz
コモンモードインダクタンス 6 uH min
ケースサイズ (mm) 13.0x9.5
直流抵抗 (max) 20 mΩ
定格電流 (max) 4 A
定格電圧 (max) 50 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 13.0 mm
B寸法 Max 9.5 mm
C寸法 Max 14.5 mm
RoHS指令対応 (10 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs

外観

特徴

小形軽量、高信頼性

基板への実装が容易

主な用途

TLFタイプ : 低周波(AM放送波)帯域のノイズ対策
(多機能電話機、PBX,FAX等不要輻射電界及び放送波に対するイミュニティ対策)

製品資料



シミュレーションデータ

リンク



製品環境証明書

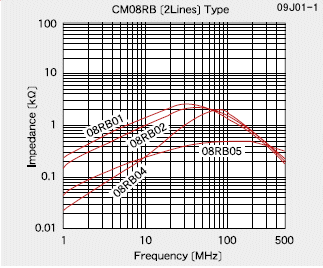

インピーダンスー周波数特性
(*) この製品の一部にハロゲン(BrまたはCl)の含有に関してあいまいな材料を使用しているため、この製品に「いいえ(不適合)」を適用します。
