フェライトビーズインダクタ  [リード形フェライトビーズインダクタ(FBシリーズAタイプ)]

製品仕様

供給体制 生産中止
インピーダンス 60 Ω min
Z測定周波数 50 MHz
ケースサイズ (mm) 3.5x6.0
定格電流 (max) 7 A
直流抵抗 (max) 10 mΩ
使用温度範囲 -25 to +85 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 1 MΩ
D寸法 φ3.5 ±0.2 mm
L寸法 6.0 +0.5/-0.0 mm
d寸法 φ0.65 ±0.05 mm
RoHS指令対応 (10 物質) Yes
REACH対応 (240 物質) Yes
IEC62474 (Ver. D28.00) 対応 Yes(*)
適用はんだ付け法 Wave
標準梱包 Taping 3000pcs

外観

特徴

損失分の大きなフェライト材料を使用

基板への実装が容易

用途に合わせた幅広いバリエーション

主な用途

各種デジタル機器におけるデジタル信号の波形整形、データラインの高周波ノイズ吸収

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性（カタログ抜粋）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
品番表記法


シミュレーションデータ

リンク

Sパラメータの測定条件
お問い合わせ


製品環境証明書

RoHS(単品)
REACH(単品)

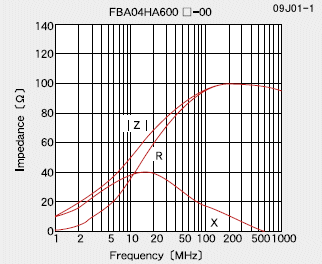

インピーダンスー周波数特性
（*） ビスフェノールA型エポキシ樹脂に起因している塩素は1000ppmを超えます。 しかしながら、塩素がCFR / PVCまたはPVC共重合体によるものではないため、低ハロゲンの定義JS-709Aにより、我々は本製品に「はい(適合)」を適用します。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。
