フェライトビーズインダクタ  [リード形フェライトビーズインダクタ(FBシリーズAタイプ)]

Specifications

供給体制 生産中止
インピーダンス 60 Ω min
Z測定周波数 100 MHz
ケースサイズ (mm) 3.5x6.0
定格電流 (max) 7 A
直流抵抗 (max) 10 mΩ
使用温度範囲 -25 to +85 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 1 MΩ
D寸法 φ3.5 ±0.2 mm
L寸法 6.0 +0.5/-0.0 mm
d寸法 φ0.65 ±0.05 mm
RoHS指令対応 (10 物質) Yes
REACH対応 (251 物質) Yes
適用はんだ付け法 Wave
標準梱包 Taping 1000pcs
Quantity
Previous Part Number :
Distributor Quantity Buy
Powered by netComponents

Appearance

Features

損失分の大きなフェライト材料を使用

基板への実装が容易

用途に合わせた幅広いバリエーション

Main Applications

各種デジタル機器におけるデジタル信号の波形整形、データラインの高周波ノイズ吸収

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Part Number


Simulation data

Links

Sパラメータの測定条件
マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


RoHS and REACH Certificate of Compliance

RoHS(Product)
REACH(Product)
（*） ビスフェノールA型エポキシ樹脂に起因している塩素は1000ppmを超えます。 しかしながら、塩素がCFR / PVCまたはPVC共重合体によるものではないため、低ハロゲンの定義JS-709Aにより、我々は本製品に「はい(適合)」を適用します。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

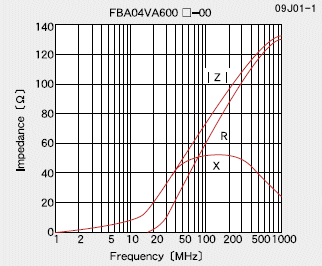

インピーダンスー周波数特性
