FBR06HA121NA-00
フェライトビーズインダクタ
[リード形フェライトビーズインダクタ(FBシリーズRタイプ)]
製品仕様
供給体制
生産中止
インピーダンス
120 Ω min
Z測定周波数
50 MHz
ケースサイズ (mm)
6.0x3.0
定格電流 (max)
7 A
直流抵抗 (max)
10 mΩ
使用温度範囲
-25 to +85 ℃
(Including-self-generated heat)
絶縁抵抗値 (min)
1 MΩ
D寸法
6.0 ±0.5 mm
L寸法
Typ 7.0 mm
W寸法
3.0 ±0.5 mm
d寸法
φ0.65 ±0.05 mm
RoHS指令対応 (10 物質)
Yes
REACH対応 (247 物質)
Yes
適用はんだ付け法
Wave
標準梱包
Bulk 1000pcs
外観
特徴
損失分の大きなフェライト材料を使用
基板への実装が容易
用途に合わせた幅広いバリエーション
主な用途
各種デジタル機器におけるデジタル信号の波形整形、データラインの高周波ノイズ吸収
製品資料
スペックシート
寸法図(外形、推奨ランド等)
信頼性(カタログ抜粋)
梱包(カタログ抜粋)
使用上の注意(カタログ抜粋)
当社製品に関するお断り
品番表記法
シミュレーションデータ
リンク
Sパラメータの測定条件
マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ
製品環境証明書
RoHS(単品)
REACH(単品)

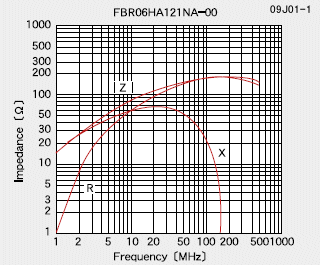

インピーダンスー周波数特性
(*) ビスフェノールA型エポキシ樹脂に起因している塩素は1000ppmを超えます。 しかしながら、塩素がCFR / PVCまたはPVC共重合体によるものではないため、低ハロゲンの定義JS-709Aにより、我々は本製品に「はい(適合)」を適用します。
