フェライトビーズインダクタ  [リード形ノーマルモードチョークコイル(DC、信号ライン用)]

製品仕様

供給体制 生産中止
インピーダンス 1000 Ω typ
Z測定周波数 150 MHz
ケースサイズ (mm) 6.0x15.2
定格電流 (max) 3 A
直流抵抗 (max) 50 mΩ
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
D寸法 φ6.0 ±0.2 mm
L寸法 Max 15.2 mm
RoHS指令対応 (10 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 250pcs
在庫
旧品番 :
販売店 在庫 購入
Powered by netComponents

外観

特徴

損失分の大きなフェライト材料を使用

ノーマルモード用としてインピーダンスが大きい

テーピング供給により自動挿入対応(05RD)

大電流対応(06BT)

主な用途

各種デジタル機器におけるデータラインの高周波ノイズ吸収

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性
梱包
使用上の注意
当社製品に関するお断り


シミュレーションデータ

リンク

Sパラメータの測定条件
マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


製品環境証明書

RoHS(単品)
（*） ビスフェノールA型エポキシ樹脂に起因している塩素は1000ppmを超えます。 しかしながら、塩素がCFR / PVCまたはPVC共重合体によるものではないため、低ハロゲンの定義JS-709Aにより、我々は本製品に「はい(適合)」を適用します。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

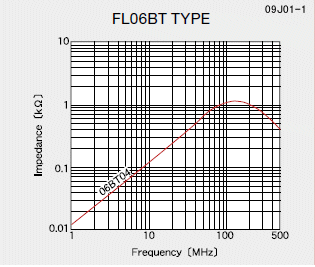

インピーダンスー周波数特性
