インダクタ  [アキシャルリード形インダクタ[LAN]]

製品仕様

供給体制 生産中止
インダクタンス 10 uH ± 5 %
ケースサイズ (mm) 2.4x3.6
定格電流 (max) 0.28 A
直流抵抗 (max) 1 Ω
Q (min) 40
自己共振周波数 (min) 24 MHz
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
温度特性 (インダクタンス変化率) ± 5 %
D寸法 Max φ2.4 mm
L寸法 Max 3.6 mm
d寸法 φ0.45 ±0.05 mm
測定周波数 7.96 MHz
RoHS指令対応 (10 物質) Yes
適用はんだ付け法 Wave
標準梱包 Taping 2000pcs

外観

特徴

自動挿入に対し極めて高い信頼性を有するインダクタ

自動化高速ラインによる生産の為、量産性に優れかつ高品質

アキシャルリードタイプの他、ラジアルテーピング、単品加工品がありバリエーションが豊富

主な用途

CTV、DVD、オーディオ、通信機、チューナー、その他電子機器全般

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性（カタログ抜粋）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り


シミュレーションデータ

リンク

お問い合わせ


製品環境証明書

RoHS(単品)

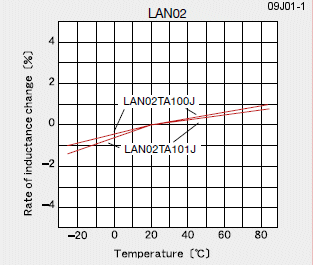

温度特性

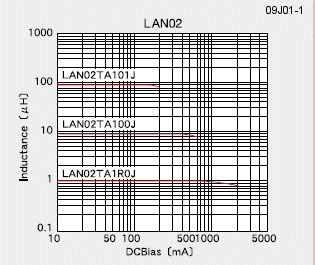

直流電流重畳特性

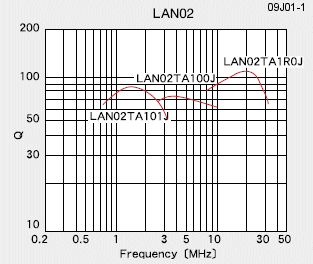

Q-周波数特性
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。
