インダクタ  [アキシャルリード形インダクタ[LAN]]

製品仕様

供給体制 生産中止
インダクタンス 0.82 uH ± 10 %
ケースサイズ (mm) 2.4x3.6
定格電流 (max) 0.52 A
直流抵抗 (max) 0.29 Ω
Q (min) 50
自己共振周波数 (min) 270 MHz
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
温度特性 (インダクタンス変化率) ± 5 %
D寸法 Max φ2.4 mm
L寸法 Max 3.6 mm
d寸法 φ0.45 ±0.05 mm
測定周波数 25.2 MHz
RoHS指令対応 (10 物質) Yes
適用はんだ付け法 Wave
標準梱包 Taping 2000pcs

外観

特徴

自動挿入に対し極めて高い信頼性を有するインダクタ

自動化高速ラインによる生産の為、量産性に優れかつ高品質

アキシャルリードタイプの他、ラジアルテーピング、単品加工品がありバリエーションが豊富

主な用途

CTV、DVD、オーディオ、通信機、チューナー、その他電子機器全般

製品資料



シミュレーションデータ

リンク



製品環境証明書

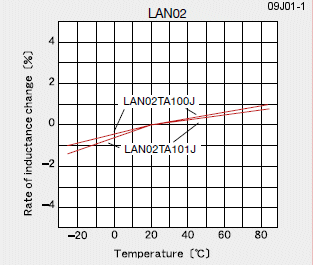

温度特性

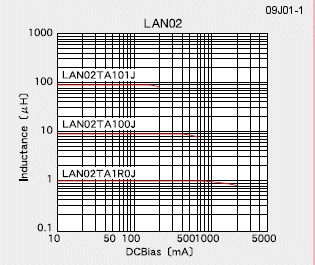

直流電流重畳特性

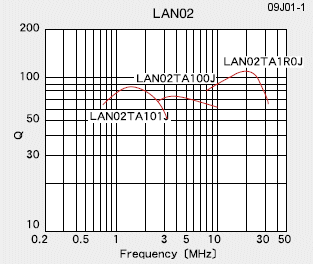

Q-周波数特性
