インダクタ  [ラジアルリード形インダクタ[LHL]]

製品仕様

供給体制 生産中止
インダクタンス 39 mH ± 5 %
ケースサイズ (mm) 11.0x14.0
定格電流 (max) 53 mA
直流抵抗 (max) 84 Ω
Q (min) 40
自己共振周波数 (min) 0.13 MHz
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
温度特性 (インダクタンス変化率) ± 7 %
D寸法 Max φ11.0 mm
H2寸法 Max 14.0 mm
d寸法 φ0.6 ±0.05 mm
F寸法 5.0 ±1.0 mm
l寸法 5.0 ±1.0 mm
測定周波数 L : 1kHz Q : 0.0796MHz
RoHS指令対応 (10 物質) Yes
REACH対応 (240 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Wave
標準梱包 Taping 500pcs

外観

特徴

LHL08~LHL10シリーズはケースタイプであるので、基板上での自立安定性に優れる

大電流用にはLHL08/LHL10が対応

LHLC08/LHLC10シリーズはケースタイプの大電流用ラジアルリードインダクタ

主な用途

一般民生(CTV,PDPTV,LCDTV,DVD等の家電)、産機用機器の電源用チョークコイル

各種フィルタ用ピーキングコイル

製品資料



シミュレーションデータ

リンク



製品環境証明書

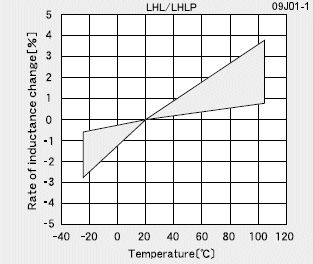

温度特性
Q-周波数特性
(*) 臭素系難燃剤(PBDE、PBB、HBCDD以外)を意図的に使用しています。 この製品中の臭素(均質材料中)は1000ppmを超える。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。
