製品仕様
| 供給体制 |
生産中止 |
| インダクタンス |
15 uH ± 10 % |
| ケースサイズ (mm) |
14.0x17.0 |
| 定格電流 (max) |
4 A |
| 直流抵抗 (max) |
28 mΩ |
| Q (min) |
140 |
| 自己共振周波数 (min) |
12 MHz |
| 使用温度範囲 |
-25 to +105 ℃
(Including-self-generated heat) |
| 温度特性 (インダクタンス変化率) |
± 7 % |
| D寸法 |
Max φ14.0 mm |
| H2寸法 |
Max 17.0 mm |
| d寸法 |
φ0.8 ±0.05 mm |
| F寸法 |
7.5 ±1.0 mm |
| l寸法 |
5.0 ±1.0 mm |
| 測定周波数 |
2.52 MHz |
| RoHS指令対応 (10 物質) |
Yes |
| REACH対応 (247 物質) |
Yes |
| 適用はんだ付け法 |
Wave |
| 標準梱包 |
Taping 500pcs |
|
外観
|
特徴
LHL08～LHL10シリーズはケースタイプであるので、基板上での自立安定性に優れる
大電流用にはLHL08/LHL10が対応
LHLC08/LHLC10シリーズはケースタイプの大電流用ラジアルリードインダクタ
|
主な用途
一般民生（CTV,PDPTV,LCDTV,DVD等の家電）、産機用機器の電源用チョークコイル
各種フィルタ用ピーキングコイル
|
|
製品資料
|

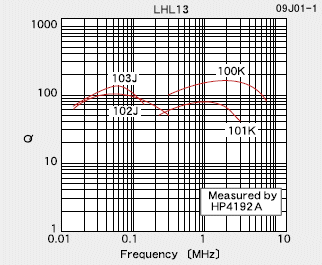

シミュレーションデータ
|
リンク
|
製品環境証明書
|
|
|
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
