インダクタ  [ラジアルリード形インダクタ[LHLC]]

产品规格

供給体制 生産中止予定
インダクタンス 470 uH ± 10 %
ケースサイズ (mm) 9.0x9.5
定格電流 (max) 0.49 A
直流抵抗 (max) 1.3 Ω
Q (min) 25
自己共振周波数 (min) 2.4 MHz
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
温度特性 (インダクタンス変化率) ± 7 %
D寸法 Max φ9.0 mm
H2寸法 Max 9.5 mm
d寸法 φ0.6 ±0.05 mm
F寸法 5.0 ±1.0 mm
l寸法 5.0 ±1.0 mm
測定周波数 0.796 MHz
RoHS指令対応 (10 物質) Yes
REACH対応 (251 物質) Yes
適用はんだ付け法 Wave
標準梱包 Taping 1000pcs
Quantity
旧型号 :
Distributor Quantity Buy
Powered by netComponents

外观

特征

LHL08～LHL10シリーズはケースタイプであるので、基板上での自立安定性に優れる

大電流用にはLHL08/LHL10が対応

LHLC08/LHLC10シリーズはケースタイプの大電流用ラジアルリードインダクタ

主要用途

一般民生（CTV,PDPTV,LCDTV,DVD等の家電）、産機用機器の電源用チョークコイル

各種フィルタ用ピーキングコイル

LCD TV, PDP TV, CTV, DVD等のDC/DCコンバータ（LHLCシリーズ）

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
可靠性
包装
使用上的注意
有关我公司产品的注意
型号标示法


模拟数据

链接

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


关于产品的环保证明书

RoHS(Product)
REACH(Product)
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

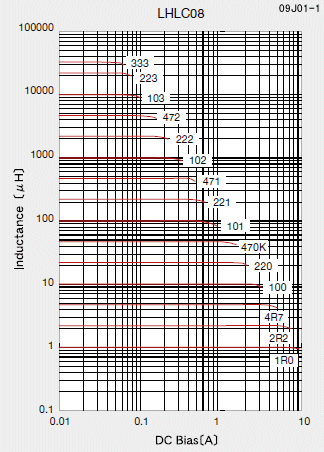

直流電流重畳特性
