インダクタ  [ラジアルリード形インダクタ[LHLC]]

製品仕様

供給体制 生産中止
インダクタンス 100 mH ± 5 %
ケースサイズ (mm) 11.0x14.0
定格電流 (max) 38 mA
直流抵抗 (max) 240 Ω
Q (min) 30
自己共振周波数 (min) 0.085 MHz
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
温度特性 (インダクタンス変化率) ± 7 %
D寸法 Max φ11.0 mm
H2寸法 Max 14.0 mm
d寸法 φ0.6 ±0.05 mm
F寸法 5.0 ±1.0 mm
l寸法 5.0 ±1.0 mm
測定周波数 L : 1kHz Q : 0.0252MHz
RoHS指令対応 (10 物質) Yes
REACH対応 (240 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Wave
標準梱包 Taping 500pcs

外観

特徴

LHL08～LHL10シリーズはケースタイプであるので、基板上での自立安定性に優れる

大電流用にはLHL08/LHL10が対応

LHLC08/LHLC10シリーズはケースタイプの大電流用ラジアルリードインダクタ

主な用途

一般民生（CTV,PDPTV,LCDTV,DVD等の家電）、産機用機器の電源用チョークコイル

各種フィルタ用ピーキングコイル

LCD TV, PDP TV, CTV, DVD等のDC/DCコンバータ（LHLCシリーズ）

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性（カタログ抜粋）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
品番表記法


シミュレーションデータ

リンク

お問い合わせ


製品環境証明書

RoHS(単品)
REACH(単品)

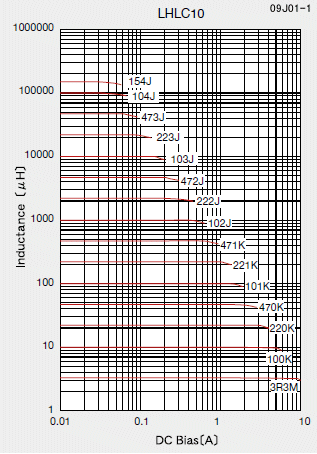

直流電流重畳特性
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
