コモンモードチョークコイル  [リード形コモンモードチョークコイル(ACライン用)]

製品仕様

供給体制 生産中止
コモンモードインダクタンス 47 mH min
ケースサイズ (mm) 17.0x22.0
直流抵抗 (max) 3.6 Ω
定格電流 (max) 0.2 A
定格電圧 (max) AC250 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 17.0 mm
B寸法 Max 22.0 mm
C寸法 Max 23.0 mm
RoHS指令対応 (10 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs

外観

特徴

TLH10UA(B)タイプ:普通形状(ハイブリッドチョーク)

TLF9UA(H)K1タイプ:小型形状

主な用途

TV、SW電源、NCマシン、コンピュータ及び周辺機器、各種計測器、各種制御装置などの
雑音端子電圧、電源ラインノイズ対策

製品資料



シミュレーションデータ

リンク



製品環境証明書

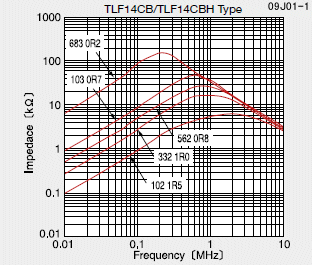

インピーダンスー周波数特性
(*) 臭素系難燃剤(PBDE、PBB、HBCDD以外)を意図的に使用しています。 この製品中の臭素(均質材料中)は1000ppmを超える。
