コモンモードチョークコイル  [リード形コモンモードチョークコイル(ACライン用)]

Specifications

供給体制 生産中止
コモンモードインダクタンス 56 mH min
ケースサイズ (mm) 23.0x22.0
直流抵抗 (max) 5 Ω
定格電流 (max) 0.2 A
定格電圧 (max) AC250 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 23.0 mm
B寸法 Max 22.0 mm
C寸法 Max 17.5 mm
RoHS指令対応 (10 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs
Quantity
Previous Part Number :
Distributor Quantity Buy
Powered by netComponents

Appearance

Features

TLH10UA(B)タイプ：普通形状(ハイブリッドチョーク)

TLF9UA(H)K1タイプ：小型形状

Main Applications

ＴＶ、ＳＷ電源、ＮＣマシン、コンピュータ及び周辺機器、各種計測器、各種制御装置などの
雑音端子電圧、電源ラインノイズ対策

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Catalog PDF(Product)
Part Number


Simulation data

Links

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


RoHS and REACH Certificate of Compliance

RoHS(Product)
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

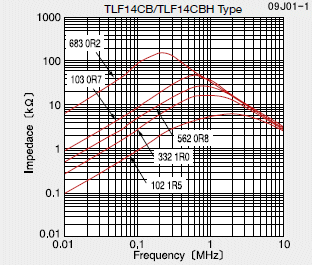

インピーダンスー周波数特性
