コモンモードチョークコイル  [リード形コモンモードチョークコイル(ACライン用)]

製品仕様

供給体制 生産中止予定
コモンモードインダクタンス 2000 uH +100/-10%
ケースサイズ (mm) 15.0x17.0
直流抵抗 (max) 1 Ω
定格電流 (max) 0.54 A
定格電圧 (max) AC250 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 15.0 mm
B寸法 Max 17.0 mm
C寸法 Max 12.0 mm
RoHS指令対応 (10 物質) Yes
REACH対応 (240 物質) Yes
IEC62474 (Ver. D28.00) 対応 No(*)
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs

外観

特徴

TLH10UA(B)タイプ：普通形状(ハイブリッドチョーク)

TLF9UA(H)K1タイプ：小型形状

主な用途

ＴＶ、ＳＷ電源、ＮＣマシン、コンピュータ及び周辺機器、各種計測器、各種制御装置などの
雑音端子電圧、電源ラインノイズ対策

製品資料

スペックシート
寸法図（外形、推奨ランド等）
信頼性（カタログ抜粋）
梱包（カタログ抜粋）
使用上の注意（カタログ抜粋）
当社製品に関するお断り
カタログPDF（製品分類）
品番表記法


シミュレーションデータ

リンク

お問い合わせ


製品環境証明書

RoHS(単品)
REACH(単品)

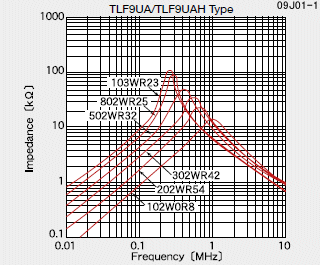

インピーダンスー周波数特性
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
