コモンモードチョークコイル  [リード形コモンモードチョークコイル(ACライン用)]

제품 사양

供給体制 生産中止予定
コモンモードインダクタンス 5000 uH +100/-10%
ケースサイズ (mm) 15.0x17.0
直流抵抗 (max) 2.5 Ω
定格電流 (max) 0.32 A
定格電圧 (max) AC250 V
使用温度範囲 -25 to +105 ℃
(Including-self-generated heat)
絶縁抵抗値 (min) 100 MΩ
A寸法 Max 15.0 mm
B寸法 Max 17.0 mm
C寸法 Max 12.0 mm
RoHS指令対応 (10 物質) Yes
REACH対応 (251 物質) Yes
適用はんだ付け法 Wave
標準梱包 Bulk 500pcs
Quantity
이전품번 :
Distributor Quantity Buy
Powered by netComponents

외관

특징

TLH10UA(B)タイプ：普通形状(ハイブリッドチョーク)

TLF9UA(H)K1タイプ：小型形状

주요 용도

ＴＶ、ＳＷ電源、ＮＣマシン、コンピュータ及び周辺機器、各種計測器、各種制御装置などの
雑音端子電圧、電源ラインノイズ対策

제품 자료

스펙 시트
치수(외형, 권장 랜드, 등)
신뢰성
포장
사용상의 주의
당사제품에 관한 주의사항
카탈로그 PDF(제품 분류)
Part Number


시뮬레이션 데이터

링크

マネジメントシステム認証取得状況(ISO, IATF)
お問い合わせ


제품환경증명서

RoHS(Product)
REACH(Product)
(*) 臭素系難燃剤（PBDE、PBB、HBCDD以外）を意図的に使用しています。 この製品中の臭素（均質材料中）は1000ppmを超える。
記載内容についてのお問い合わせ、及び記載アイテムのご注文の際には弊社営業まで御連絡ください。

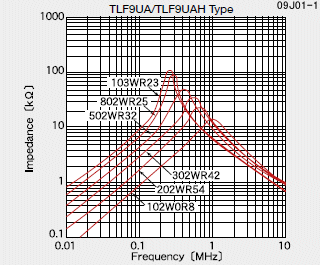

インピーダンスー周波数特性
