공통 모드 초크 코일  [SMD 공통 모드 초크 코일(DC, 신호라인용)]

产品规格

공급 체제 생산 중지 예정
라인수 2
커먼모드임피던스 1000 Ω typ at 60MHz
CASE사이즈 (mm) 5.3x5.0
직류저항 (max) 0.12 Ω
정격전류 (max) 1 A
정격전압 (max) 50 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 5.3 ±0.5 mm
B사이즈 5.0 ±0.3 mm
C사이즈 2.7 ±0.2 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (251 subst.) Yes
적용 납땜법 Reflow
포장 Taping Embossed 2500pcs
Quantity
旧型号 :
Distributor Quantity Buy
Powered by netComponents

外观

特征

엠보스 테잎과 릴로 가능

고결합의 코일 구조로 커먼 모드 Noise의 제거에 최적

主要用途

다기능전화기, PBX, FAX 등 외선의 불요복사전계 및 방송파에 대한 이뮤니티대책

각종전자기기의 DC라인의 Noise 대책

AC아답터, 배터리 충전기 및 각종 디지털 기기의 전원 2차측 라인, 신호라인의
불요복사대책

DVC, DSC 등의 전원, 2차측 DC라인의 불요복사대책

컴퓨터, 프린터, 스캐너 등의 USB(D＋, Dー) 및 IEEE1394의 고속차근전송의Noise 제거

产品資料

规格表
尺寸图（外形, 推荐焊盘图案 等）
包装
使用上的注意
有关我公司产品的注意
产品目录PDF（产品分类）
型号标示法


模拟数据

链接

Management System Certification Status(ISO, IATF)
문의


关于产品的环保证明书

RoHS(Product)
REACH(Product)
(*) We apply "No" to this product because we are using ambiguous material regarding the inclusion of halogen (Br or Cl) in part of this product.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.

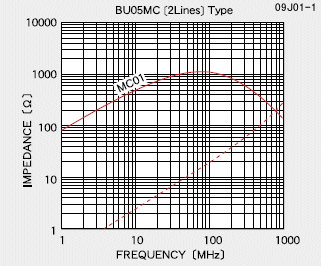

임피던스−주파수특성
