공통 모드 초크 코일  [SMD 공통 모드 초크 코일(DC, 신호라인용)]

제품 사양

공급 체제 생산 중지 예정
라인수 3
커먼모드임피던스 700 Ω typ at 60MHz
CASE사이즈 (mm) 5.3x5.0
직류저항 (max) 0.11 Ω
정격전류 (max) 0.5 A
정격전압 (max) 50 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 5.3 ±0.5 mm
B사이즈 5.0 ±0.3 mm
C사이즈 2.7 ±0.2 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
적용 납땜법 Reflow
포장 Taping Embossed 2500pcs

외관

특징

엠보스 테잎과 릴로 가능

고결합의 코일 구조로 커먼 모드 Noise의 제거에 최적

주요 용도

다기능전화기, PBX, FAX 등 외선의 불요복사전계 및 방송파에 대한 이뮤니티대책

각종전자기기의 DC라인의 Noise 대책

AC아답터, 배터리 충전기 및 각종 디지털 기기의 전원 2차측 라인, 신호라인의
불요복사대책

DVC, DSC 등의 전원, 2차측 DC라인의 불요복사대책

컴퓨터, 프린터, 스캐너 등의 USB(D＋, Dー) 및 IEEE1394의 고속차근전송의Noise 제거

제품 자료

스펙 시트
치수(외형, 권장 랜드, 등)
포장(카탈로그 발췌)
사용상의 주의(카탈로그 발췌)
당사제품에 관한 주의사항
카탈로그 PDF(제품 분류)
Part Number


시뮬레이션 데이터

링크

문의


제품환경증명서

RoHS(Product)
REACH(Product)

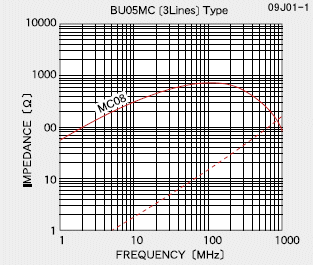

임피던스−주파수특성
(*) We apply "No" to this product because we are using ambiguous material regarding the inclusion of halogen (Br or Cl) in part of this product.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.
