인덕터  [원통 리드형 인덕터]

Specifications

공급 체제 생산 중지
공칭인덕턴스 3900 uH ± 10 %
CASE사이즈 (mm) 4.4x8.0
정격전류 (max) 70 mA
직류중첩허용전류 (max) 95 mA (⊿L=10%)
온도상승허용전류 (max) 70 mA (⊿T=40℃)
직류저항 (max) 69 Ω
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
D사이즈 Max φ4.4 mm
L사이즈 Max 8.0 mm
H2사이즈 Max 14.0 mm
d사이즈 φ0.65 ±0.05 mm
F사이즈 5.0 ±1.0 mm
측정주파수 0.252 MHz
RoHS Compliance (10 subst.) Yes
REACH Compliance (251 subst.) Yes
Halogen Free Yes
적용 납땜법 Wave
포장 Taping 1500pcs

Appearance

Features

자동삽입에 대하여 매우 높은 신뢰성을 가지고 있는 인덕터

자동화 고속 라인에 의한 생산을 위하여, 대량생산에 뛰어나며 고품질

원통 리드형 외, 래디얼 테이핑, 단품가공품이 있어서 다양성이 풍부

CAL45시리즈는 직류중첩특성에 뛰어난 대전류 타입

Main Applications

CTV, DVD, 오디오, 통신기, 튜너, 그 외 전자기기 전반

LCD TV, PDP TV, CTV, DVD 등의 DC/DC컨버터（CAL45시리즈）

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Part Number


Simulation data

Links

Management System Certification Status(ISO, IATF)
문의


RoHS and REACH Certificate of Compliance

RoHS(Product)
REACH(Product)
직류중첩허용전류는 직류중첩에 의한 인덕턴스 저하가 10%이내가 되는 직류전류값(at 20℃)
온도상승허용전류는 온도상승이 40℃가 되는 직류전류값(at 20℃)
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.

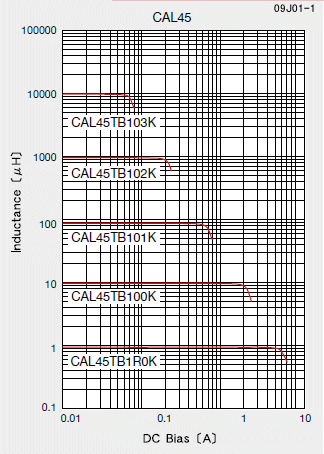

DC Bias 특성
