인덕터  [원통 리드형 인덕터]

제품 사양

공급 체제 생산 중지
공칭인덕턴스 5600 uH ± 10 %
CASE사이즈 (mm) 4.4x8.0
정격전류 (max) 60 mA
직류중첩허용전류 (max) 90 mA (⊿L=10%)
온도상승허용전류 (max) 60 mA (⊿T=40℃)
직류저항 (max) 90 Ω
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
D사이즈 Max φ4.4 mm
L사이즈 Max 8.0 mm
H2사이즈 Max 14.0 mm
d사이즈 φ0.65 ±0.05 mm
F사이즈 5.0 ±1.0 mm
측정주파수 0.252 MHz
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance Yes
Halogen Free Yes
적용 납땜법 Wave
포장 Taping 1500pcs

외관

특징

자동삽입에 대하여 매우 높은 신뢰성을 가지고 있는 인덕터

자동화 고속 라인에 의한 생산을 위하여, 대량생산에 뛰어나며 고품질

원통 리드형 외, 래디얼 테이핑, 단품가공품이 있어서 다양성이 풍부

CAL45시리즈는 직류중첩특성에 뛰어난 대전류 타입

주요 용도

CTV, DVD, 오디오, 통신기, 튜너, 그 외 전자기기 전반

LCD TV, PDP TV, CTV, DVD 등의 DC/DC컨버터(CAL45시리즈)

제품 자료



시뮬레이션 데이터

링크



제품환경증명서

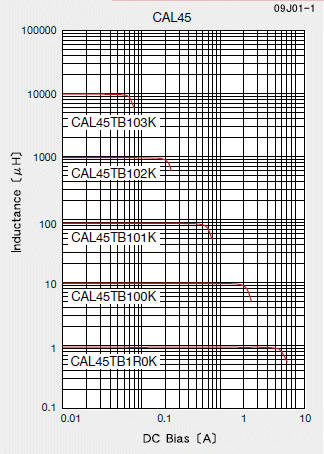

DC Bias 특성
직류중첩허용전류는 직류중첩에 의한 인덕턴스 저하가 10%이내가 되는 직류전류값(at 20℃)
온도상승허용전류는 온도상승이 40℃가 되는 직류전류값(at 20℃)
