공통 모드 초크 코일  [SMD 공통 모드 초크 코일(DC, 신호라인용)]

Specifications

공급 체제 생산 중지
라인수 2
커먼모드임피던스 270 Ω typ at 200MHz
CASE사이즈 (mm) 9.0x5.2
직류저항 (max) 30 mΩ
정격전류 (max) 3 A
정격전압 (max) 50 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 9.0 ±0.5 mm
B사이즈 5.2 ±0.2 mm
C사이즈 4.4 ±0.3 mm
RoHS Compliance (10 subst.) Yes
적용 납땜법 Reflow
포장 Taping Embossed 1500pcs
Quantity
Previous Part Number :
Distributor Quantity Buy
Powered by netComponents

Appearance

Features

엠보스 테잎과 릴로 가능

고결합의 코일 구조로 커먼 모드 Noise의 제거에 최적

Main Applications

다기능전화기, PBX, FAX 등 외선의 불요복사전계 및 방송파에 대한 이뮤니티대책

각종전자기기의 DC라인의 Noise 대책

AC아답터, 배터리 충전기 및 각종 디지털 기기의 전원 2차측 라인, 신호라인의
불요복사대책

DVC, DSC 등의 전원, 2차측 DC라인의 불요복사대책

컴퓨터, 프린터, 스캐너 등의 USB(D＋, Dー) 및 IEEE1394의 고속차근전송의Noise 제거

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Packaging
Precautions
Notice for TAIYO YUDEN products
Catalog PDF(Product)
Part Number


Simulation data

Links

Management System Certification Status(ISO, IATF)
문의


RoHS and REACH Certificate of Compliance

RoHS(Product)
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.

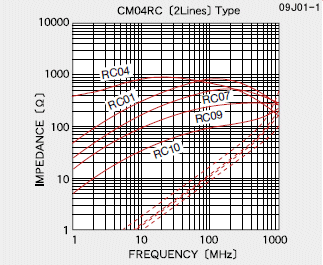

임피던스−주파수특성
