공통 모드 초크 코일  [리드형 공통 모드 초크 코일(DC, 신호라인용)]

제품 사양

공급 체제 생산 중지
라인수 2
커먼모드임피던스 2000 Ω typ at 70MHz
커먼모드인덕턴스 110 uH min
CASE사이즈 (mm) 13.0x9.5
직류저항 (max) 40 mΩ
정격전류 (max) 3 A
정격전압 (max) 50 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 Max 13.0 mm
B사이즈 Max 9.5 mm
C사이즈 Max 14.5 mm
RoHS Compliance (10 subst.) Yes
적용 납땜법 Wave
포장 Bulk 500pcs

외관

특징

소형경량, 고신뢰성

기판으로의 실장이 용이

주요 용도

TLF타입：저주파（AM방송파）대역의 Noise 대책
（다기능전화기, PBX, FAX등 불요복사전계 및 방송파에 대한 이뮤니티 대책）

제품 자료

스펙 시트
치수(외형, 권장 랜드, 등)
신뢰성(카탈로그 발췌)
포장(카탈로그 발췌)
사용상의 주의(카탈로그 발췌)
당사제품에 관한 주의사항
카탈로그 PDF(제품 분류)
Part Number


시뮬레이션 데이터

링크

Management System Certification Status(ISO, IATF)
문의


제품환경증명서

RoHS(Product)

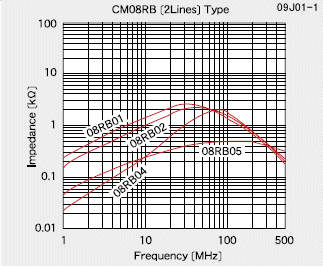

임피던스−주파수특성
(*) We apply "No" to this product because we are using ambiguous material regarding the inclusion of halogen (Br or Cl) in part of this product.
