페라이트 비드 인덕터  [리드형 페라이트 비드 인덕터(FB시리즈 A타입)]

제품 사양

공급 체제 생산 중지
임피던스 60 Ω min
임피던스측정주파수 50 MHz
CASE사이즈 (mm) 3.5x6.0
정격전류 (max)[A] 7 A
직류저항 (max) 10 mΩ
사용온도범위 -25 to +85 ℃
(Including-self-generated heat)
절연저항값 (min) 1 MΩ
D사이즈 φ3.5 ±0.2 mm
L사이즈 6.0 +0.5/-0.0 mm
d사이즈 φ0.65 ±0.05 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance Yes(*)
적용 납땜법 Wave
포장 Taping 3000pcs

외관

특징

손실분이 큰 페라이트 재료를 사용

기판으로의 실장이 용이

용도에 맞춘 폭넓은 다양성

주요 용도

각종 디지털 기기에서의 디지털 신호의 파형정형, Data line의 고주파 Noise흡수

제품 자료

스펙 시트
치수(외형, 권장 랜드, 등)
신뢰성(카탈로그 발췌)
포장(카탈로그 발췌)
사용상의 주의(카탈로그 발췌)
당사제품에 관한 주의사항
Part Number


시뮬레이션 데이터

링크

Conditions for measuring S-parameter
문의


제품환경증명서

RoHS(Product)
REACH(Product)

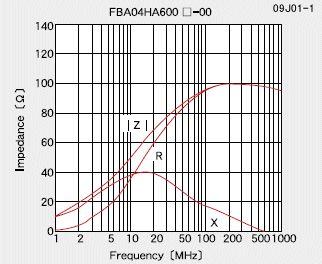

임피던스−주파수특성
(*) Chlorine resulting from bisphenol A type epoxy resin exceeds 1000ppm. ; Since chlorine is not from source of the CFR / PVC or PVC copolymers, we apply "Yes" to this product by the definition of low-halogen, JS-709A.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.
