페라이트 비드 인덕터  [리드형 페라이트 비드 인덕터(FB시리즈 R타입)]

Specifications

공급 체제 생산 중지
임피던스 85 Ω min
임피던스측정주파수 50 MHz
CASE사이즈 (mm) 7.5x2.5
정격전류 (max)[A] 7 A
직류저항 (max) 10 mΩ
사용온도범위 -25 to +85 ℃
(Including-self-generated heat)
절연저항값 (min) 1 MΩ
D사이즈 7.5 ±0.5 mm
L사이즈 Typ 5.5 mm
W사이즈 Max 2.5 mm
d사이즈 φ0.6 ±0.05 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (251 subst.) Yes
적용 납땜법 Wave
포장 Taping 2000pcs
Quantity
Previous Part Number :
Distributor Quantity Buy
Powered by netComponents

Appearance

Features

손실분이 큰 페라이트 재료를 사용

기판으로의 실장이 용이

용도에 맞춘 폭넓은 다양성

Main Applications

각종 디지털 기기에서의 디지털 신호의 파형정형, Data line의 고주파 Noise흡수

Document

Spec Sheet
Dimensions(Outline, Land Patterns, and so on)
Reliability Data
Packaging
Precautions
Notice for TAIYO YUDEN products
Part Number


Simulation data

Links

Conditions for measuring S-parameter
Management System Certification Status(ISO, IATF)
문의


RoHS and REACH Certificate of Compliance

RoHS(Product)
REACH(Product)
(*) Chlorine resulting from bisphenol A type epoxy resin exceeds 1000ppm. ; Since chlorine is not from source of the CFR / PVC or PVC copolymers, we apply "Yes" to this product by the definition of low-halogen, JS-709A.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.

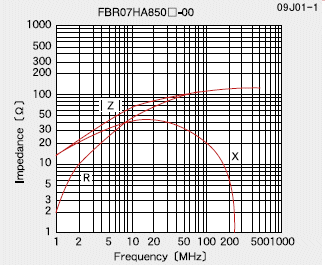

임피던스−주파수특성
