페라이트 비드 인덕터  [리드형 노말 모드 Choke Coils(DC, 신호라인용)]

제품 사양

공급 체제 생산 중지
임피던스 1000 Ω typ
임피던스측정주파수 150 MHz
CASE사이즈 (mm) 6.0x15.2
정격전류 (max)[A] 3 A
직류저항 (max) 50 mΩ
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
D사이즈 φ6.0 ±0.2 mm
L사이즈 Max 15.2 mm
RoHS Compliance (10 subst.) Yes
적용 납땜법 Wave
포장 Bulk 250pcs
Quantity
이전품번 :
Distributor Quantity Buy
Powered by netComponents

외관

특징

손실분이 큰 페라이트 재료를 사용

노말 모드용으로 임피던스가 크다

테이핑 공급으로 자동 삽입 대응(05RD)

대전류대응 (06BT)

주요 용도

각종 디지털 기기의 Data line의 고주파 Noise 흡수

제품 자료

스펙 시트
치수(외형, 권장 랜드, 등)
신뢰성
포장
사용상의 주의
당사제품에 관한 주의사항


시뮬레이션 데이터

링크

Conditions for measuring S-parameter
Management System Certification Status(ISO, IATF)
문의


제품환경증명서

RoHS(Product)
(*) Chlorine resulting from bisphenol A type epoxy resin exceeds 1000ppm. ; Since chlorine is not from source of the CFR / PVC or PVC copolymers, we apply "Yes" to this product by the definition of low-halogen, JS-709A.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.

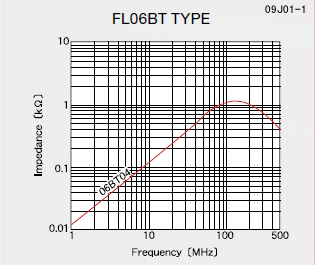

임피던스−주파수특성
