인덕터  [원통 리드형 인덕터[LAN]]

제품 사양

공급 체제 생산 중지
공칭인덕턴스 0.82 uH ± 10 %
CASE사이즈 (mm) 2.4x3.6
정격전류 (max) 0.52 A
직류저항 (max) 0.29 Ω
Q값 (min) 50
자기공진주파수 (min) 270 MHz
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
온도특성 (인덕턴스의 변화율) ± 5 %
D사이즈 Max φ2.4 mm
L사이즈 Max 3.6 mm
d사이즈 φ0.45 ±0.05 mm
측정주파수 25.2 MHz
RoHS Compliance (10 subst.) Yes
적용 납땜법 Wave
포장 Taping 2000pcs

외관

특징

자동삽입에 대하여 매우 높은 신뢰성을 가지고 있는 인덕터

자동화 고속 라인에 의한 생산을 위하여, 대량생산에 뛰어나며 고품질

원통 리드형 외, 래디얼 테이핑, 단품가공품이 있어서 다양성이 풍부

주요 용도

CTV, DVD, 오디오, 통신기, 튜너, 그 외 전자기기 전반

제품 자료



시뮬레이션 데이터

링크



제품환경증명서

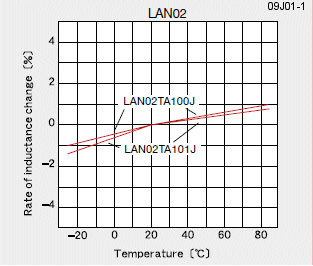

온도특성

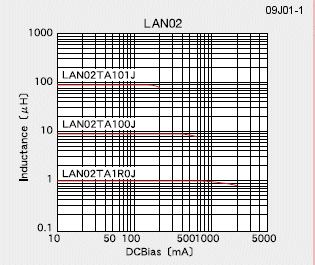

DC Bias 특성

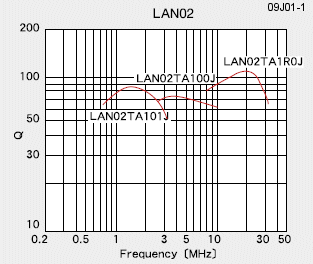

Q−주파수특성
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.
