인덕터  [원통H형 리드 인덕터[LHL]]

제품 사양

공급 체제 생산 중지
공칭인덕턴스 680 uH ± 10 %
CASE사이즈 (mm) 14.0x17.0
정격전류 (max) 0.8 A
직류저항 (max) 0.61 Ω
Q값 (min) 30
자기공진주파수 (min) 1.2 MHz
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
온도특성 (인덕턴스의 변화율) ± 7 %
D사이즈 Max φ14.0 mm
H2사이즈 Max 17.0 mm
d사이즈 φ0.8 ±0.05 mm
F사이즈 7.5 ±1.0 mm
l사이즈 5.0 ±1.0 mm
측정주파수 0.796 MHz
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
적용 납땜법 Wave
포장 Taping 500pcs

외관

특징

LHL08~LHL10시리즈는 케이스 타입이므로, 기판상에서의 자립안정성이 뛰어나다.

대전류용에는 LHL08/LHL10이 대응

LHLC08/LHLC10시리즈는 케이스 타입의 대전류용 원통형 리드 인덕터

주요 용도

일반 민생(CTV, PDPTV, LCDTV, DVD 등의 가전제품), 산업기계용 기기의 전원용
쵸크코일

각종 필터용 패킹 코일

제품 자료



시뮬레이션 데이터

링크



제품환경증명서

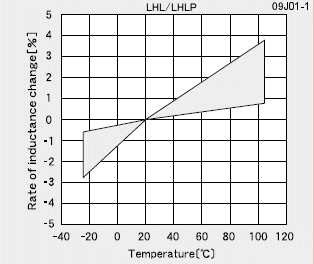

온도특성

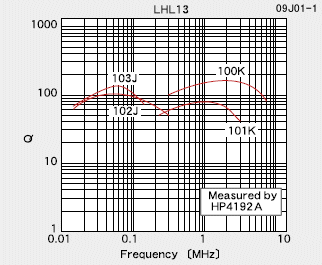

Q−주파수특성
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
