공통 모드 초크 코일  [리드형 공통 모드 초크 코일(AC라인용)]

제품 사양

공급 체제 생산 중지
커먼모드인덕턴스 22 mH min
CASE사이즈 (mm) 17.0x22.0
직류저항 (max) 1.7 Ω
정격전류 (max) 0.4 A
정격전압 (max) AC250 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 Max 17.0 mm
B사이즈 Max 22.0 mm
C사이즈 Max 23.0 mm
RoHS Compliance (10 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
적용 납땜법 Wave
포장 Bulk 500pcs

외관

특징

TLH10UA(B)타입:보통 형상(하이브리드 초크)

TLF9UA(H)K1타입:소형형상

주요 용도

TV, SW전원, NC머신, 컴퓨터 및 주변기기, 각종계측기, 각종제어장치 등의 잡
음단자전압, 전원라인 Noise대책

제품 자료



시뮬레이션 데이터

링크



제품환경증명서

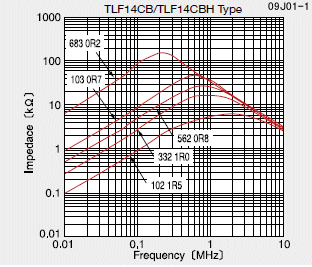

임피던스−주파수특성
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.
