공통 모드 초크 코일  [리드형 공통 모드 초크 코일(AC라인용)]

제품 사양

공급 체제 생산 중지 예정
커먼모드인덕턴스 3000 uH +100/-10%
CASE사이즈 (mm) 11.0x17.0
직류저항 (max) 1.5 Ω
정격전류 (max) 0.42 A
정격전압 (max) AC250 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 Max 11.0 mm
B사이즈 Max 17.0 mm
C사이즈 Max 16.0 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
적용 납땜법 Wave
포장 Bulk 500pcs

외관

특징

TLH10UA(B)타입:보통 형상(하이브리드 초크)

TLF9UA(H)K1타입:소형형상

주요 용도

TV, SW전원, NC머신, 컴퓨터 및 주변기기, 각종계측기, 각종제어장치 등의 잡
음단자전압, 전원라인 Noise대책

제품 자료



시뮬레이션 데이터

링크



제품환경증명서

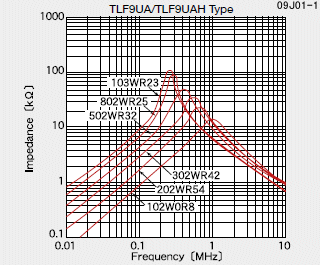

임피던스−주파수특성
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.
