공통 모드 초크 코일  [리드형 공통 모드 초크 코일(DC, 신호라인용)]

제품 사양

공급 체제 생산 중지 예정
라인수 2
임피던스참고값 (min) 40 kΩ at 700kHz
커먼모드인덕턴스 8000 uH +100/-10%
CASE사이즈 (mm) 11.0x17.0
직류저항 (max) 3 Ω
정격전류 (max) 0.3 A
정격전압 (max) 50 V
사용온도범위 -25 to +105 ℃
(Including-self-generated heat)
절연저항값 (min) 100 MΩ
A사이즈 Max 11.0 mm
B사이즈 Max 17.0 mm
C사이즈 Max 16 mm
RoHS Compliance (10 subst.) Yes
REACH Compliance (240 subst.) Yes
IEC62474 (Ver. D28.00) Compliance No(*)
적용 납땜법 Wave
포장 Bulk 500pcs

외관

특징

소형경량, 고신뢰성

기판으로의 실장이 용이

주요 용도

TLF타입：저주파（AM방송파）대역의 Noise 대책
（다기능전화기, PBX, FAX등 불요복사전계 및 방송파에 대한 이뮤니티 대책）

제품 자료

스펙 시트
치수(외형, 권장 랜드, 등)
신뢰성(카탈로그 발췌)
포장(카탈로그 발췌)
사용상의 주의(카탈로그 발췌)
당사제품에 관한 주의사항
카탈로그 PDF(제품 분류)
Part Number


시뮬레이션 데이터

링크

문의


제품환경증명서

RoHS(Product)
REACH(Product)

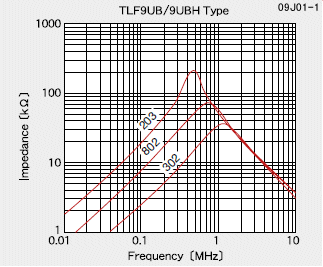

임피던스−주파수특성
(*) Brominated flame retardants (other than PBDEs, PBBs, HBCDDs) are intentionally used. Bromine (in homogeneous materials) in this product exceeds 1000 ppm.
기재내용에 대한 상세내용 및 주문하실 때에는 당사 영업으로 문의해 주시기 바랍니다.
